电子行业：表带机成功应用案例。

精一控自动化提供：东莞PLC,东莞PLC编程,东莞西门子PLC编程服务。

总概述：控制系统多轴联动,各伺服轴需多行多列进行铆压工作。定位精度控制要求高。

专业东莞PLC编程服务-工业自动化解决方案,东莞PLC,东莞PLC编程,东莞西门子PLC编程

系统构成：

1，伺服电机*6套。位置控制,速度控制。

通信协议：EtherCAT控制伺服,CANopen伺服,Modbus-RTU伺服

伺服系统的脉冲控制:脉冲+方向控制

2，选择60点PLC快速响应PLC，小型运动控制器，CTMC系列运动控制型，M228IL，24VDC电源，

36DI/24DO晶体管漏型输出，支持6路*200KHz运控输出，支持6路单相200KHz高速

计数器或6路AB相100KHz高速计数器，72KB+24KB+24KB程序空间/64KB数据空间，

2个RS485串口（2个PPI和自由通讯口可切换），1个以太网通讯口，支持模拟量、

CAN和RS485扩展板，使用运动库控制脉冲输出，支持定位，回原点，速度等单轴运控功能，

支持直线/圆弧插补功能，支持连续插补功能，支持C语言编程;支持Trace追踪功能，支持Profinet智能从站。

PLC编程软件：

3，选择10.1寸触摸屏：10.1寸触摸屏，以太网，支持扩展WIFI和4G

一，整体程序控制方案，编写PLC控制流程图，确认所有控制逻辑流程过程。流程节拍，流程逻辑互锁

以最优方案确定工作路径，机械控制速度最优化。PLC自动程序，PLC手动程序，单个测试程序。

PLC自检程序，所有传感器故障提示程序，报警维护程序等。方便调机及操作员操作，操作界面友好。

编程PLC可编程逻辑控制器工作流程图（如顺序功能图SFC或流程框图）

编程详细完整的PLC逻辑控制流程图，极大方便后续系统升级及维护，控制时间路径最优化

机械互锁，保证控制动作准确无误，清晰表达多步骤、循环或并行任务

直观可视化,降低理解难度,
图形化逻辑:用图形符号(如步骤、转移条件、分支)替代代码，直观展示控制流程,便于非程序员

(如电气工程师、操作员）理解。
快速调试:通过流程图可直接定位逻辑错误或死锁问题,缩短故障排查时间。

虽然花费些时间，但PLC逻辑控制流程图对于后续的维护却极大的方便。

二，触摸屏画面编程，工业自动化控制系统设计，生产线自动化改造，设备联锁控制
人机界面(HMI)开发：各触摸屏画面按工作流程序顺序排版及参数输入，输入友好。

伺服手动控制运行方向箭头和实际操作机械运行方位保持一至

触摸屏程序画面，伺服手动，自动调试，参数设定，按照工作顺序依次排版，输入。

PLC编程与调试：西门子S7系列，三菱FX/Q系列

东莞PLC编程公司,深圳PLC控制系统开发,广州工业自动化解决方案,佛山PLC维修服务,

惠州三菱PLC编程，东莞PLC编程精一控自动化，专业PLC编程服务，PLC程序外包服务。

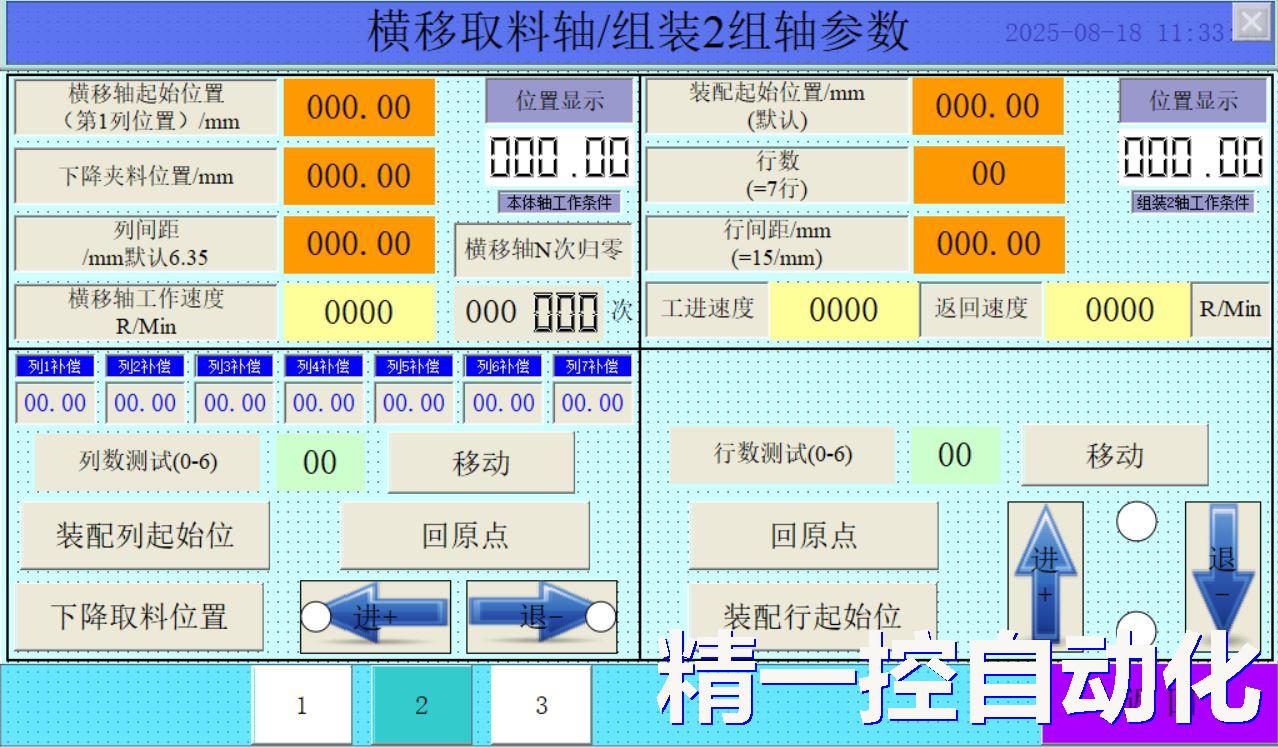

各轴行列均可以设定各项参数，N行，N列，位置补偿，每次回原指令，及N次回原指令，方便调试

提供更高的精度位置，抓料，铆压工作。

设备维护与升级，故障诊断与修复，程序优化与升级，旧系统改造

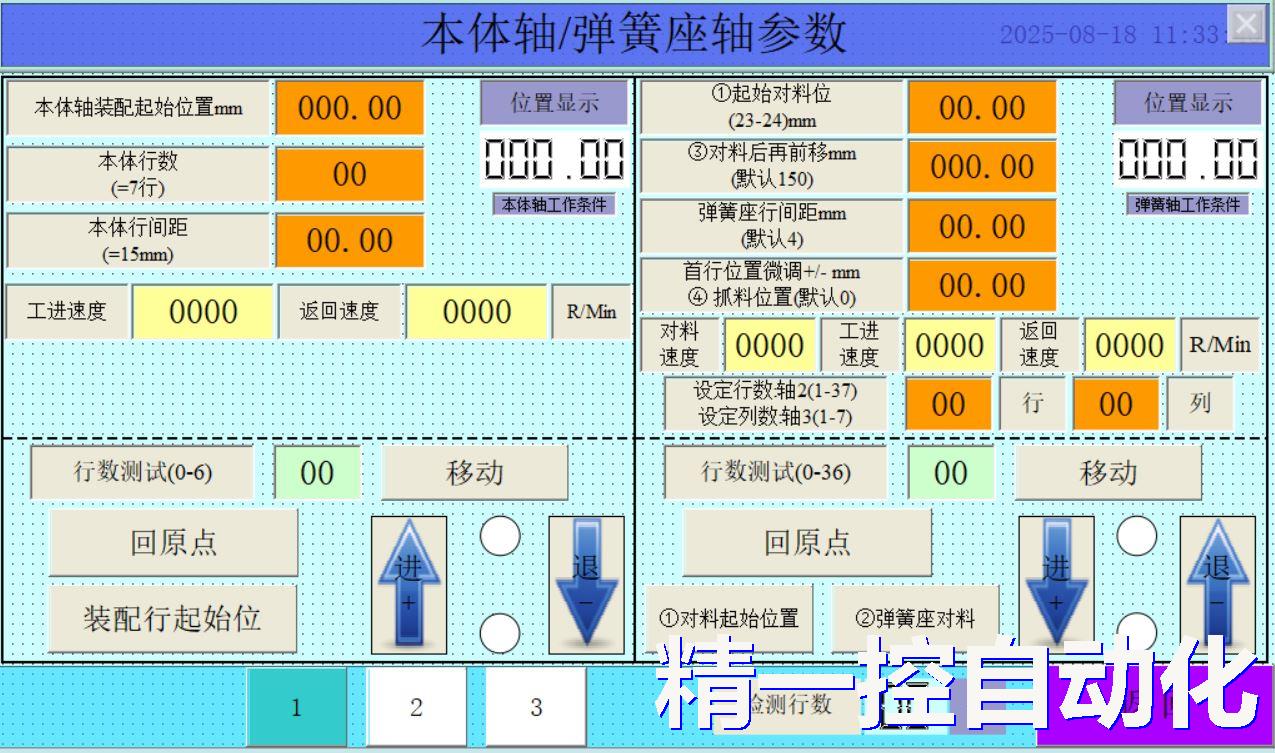

各触摸屏画面参数按照工作顺序排版，输入更方便，配备N次归零回原点工作，调试更方便

工业自动化PLC编程,生产线自动化控制,机械设备PLC控制,智能仓储物流系统
流水线PLC编程,包装机PLC控制系统,注塑机PLC程序开发,变频器与PLC联动
东莞PLC、东莞PLC编程、PLC控制系统、工业自动化控制系统

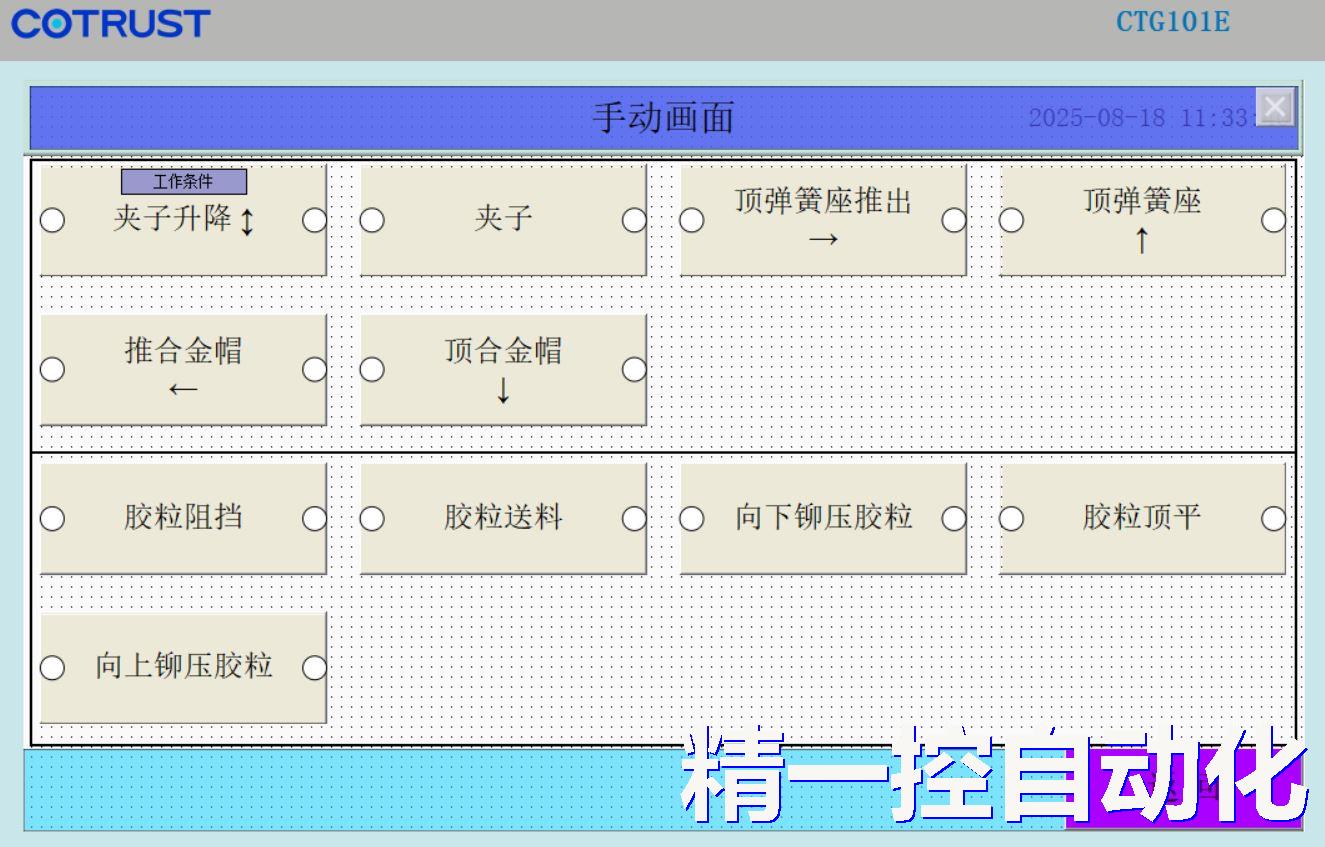

手动操作时，也可监控对应磁感应原位和磁感应出位。方便调试磁感应近接。

手动操作，原位和出位感应统一标准对应。左侧是原位，右侧是出位。

手动画面，方便操作，和PLC I/O对点，及大的方便现场调试及售后维护

PLC编程语言/梯形图编程/LAD（Ladder Diagram）
指令表/STL（Statement List）
功能块图/FBD（Function Block Diagram）
结构化文本/ST（Structured Text）
SFC（顺序功能图)/顺序控制
PLC通讯协议/Modbus RTU/TCP/Profibus/Profinet
HMI编程/人机界面开发/触摸屏组态
运动控制/伺服控制/步进电机控制
PID控制/模拟量处理/数字量IO

PLC控制器输入/输出 I/O监控。

PLC控制器输入/输出 I/O监控。所有控制点触摸屏上监控是否接通或断开。方便维护

东莞PLC、东莞PLC编程、PLC控制系统、工业自动化编程服务

我们专注于东莞PLC编程服务，提供PLC控制系统设计、开发与调试，涵盖西门子、

三菱、欧姆龙等主流品牌，助力企业实现高效工业自动化。拥有10+年经验工程师团队，

成功服务100+项目，涵盖电子、机械、物流等行业，提供定制化自动化方案，

提升生产效率，降低运营成本。

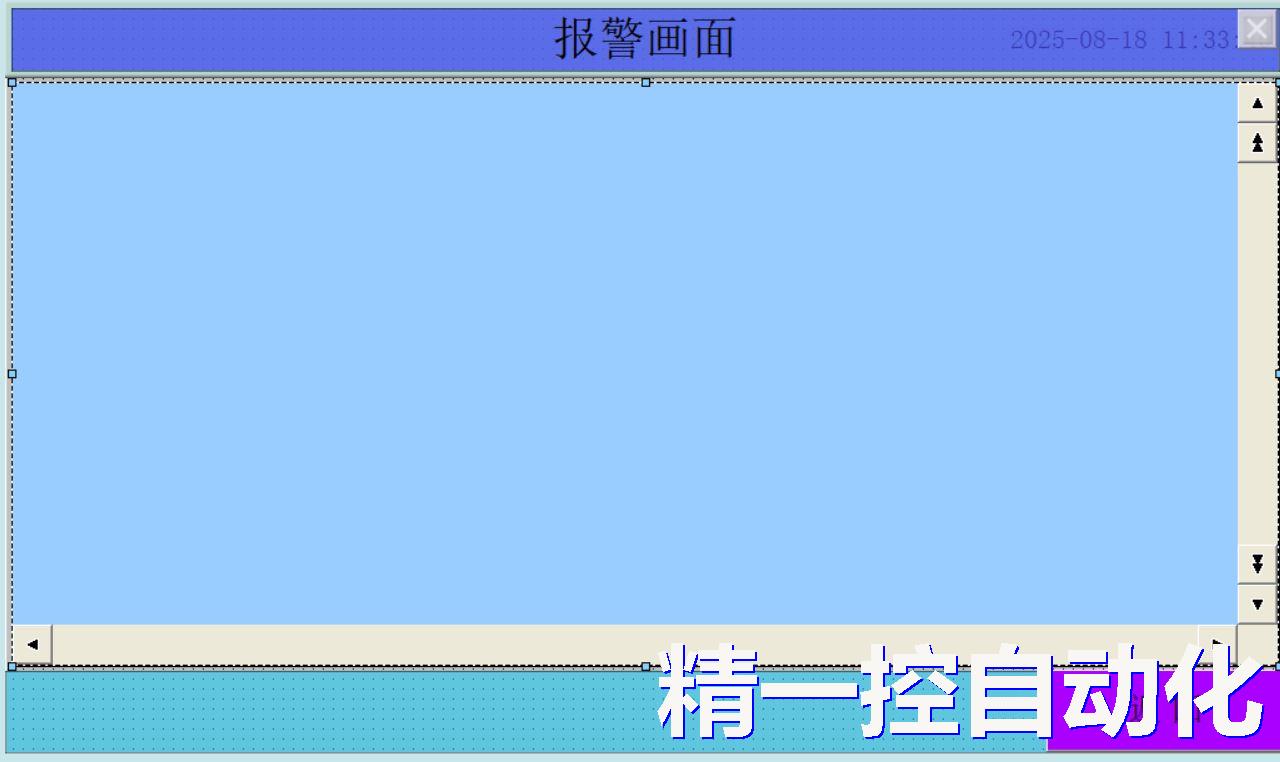

提供报警画面，进行所有故障报警提示及故障诊断

设备运行自检功能：任何传感器在工作运行中检测，光电，磁感应是否到位，故障自排查，

解诀售后之忧。专业PLC编程售后维修服务——快速响应，精准维护

在工业自动化领域，PLC控制系统的稳定运行至关重要。我们提供专业的PLC编程售后维修服务

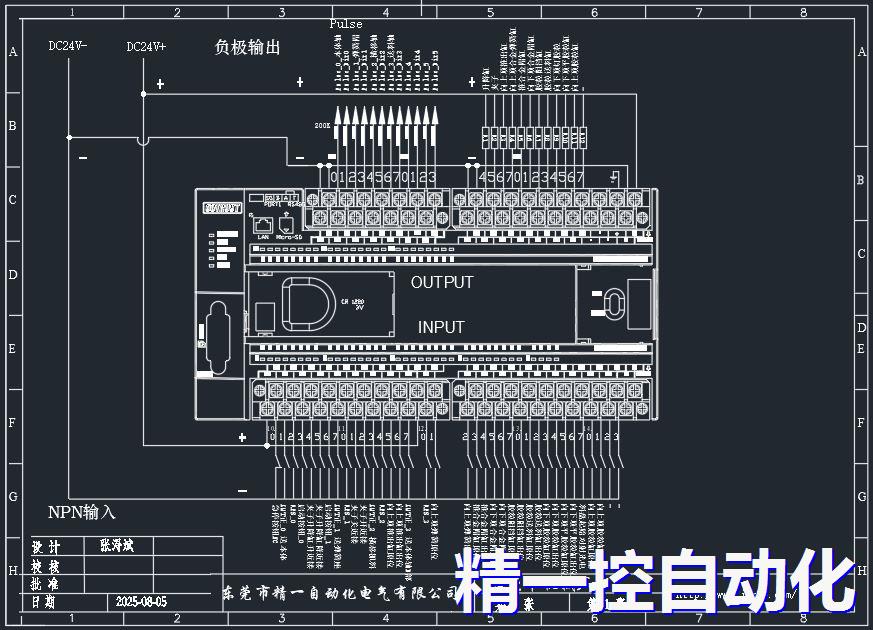

精一控自动化-提供标准PLC控制接线图

PLC接线图：傻瓜式标准PLC接线图，伺服控制接线图，电磁阀接线图等，完整的控制接线图

方便查线接线，确保您的设备长期高效运转，减少停机损失。

我们的服务包括：
1、PLC故障诊断与修复——快速排查硬件损坏、程序错误、通信故障等问题
2、程序优化与升级——针对旧系统进行性能提升，提高运行效率
3、紧急现场支持——东莞及周边地区快速响应，24小时技术支援
4、远程调试与维护——通过远程连接快速解决软件问题，降低维修成本
5、备件更换与系统备份——提供正品PLC模块更换，并做好程序备份，防止数据丢失

PLC编程外包/定制PLC程序开发/PLC调试与维护
PLC故障维修/PLC程序修复/旧PLC系统升级改造
远程PLC技术支持/现场PLC调试服务
专业东莞PLC编程与工业自动化解决方案-精一控自动化
