一、 项目概览

客户：深圳一上市公司

项目：污水处理破乳设备自动化控制系统

技术平台：西门子PLC+触摸屏全集成方案

项目核心目标是设计并实施一套稳定、高效、易操作的自动化控制系统，以替代传统手动操作，

实现破乳工艺流程的自动连锁控制、关键参数实时监控、设备状态集中管理与异常报警，最终

达到提升处理效率、保障出水水质、降低人工成本与操作风险的目的。项目严格遵循双方签订

的工程承包合同（编号：NF28982-2025102771554）及其附件要求，工作范围明确为自动化

控制柜（含PLC及触摸屏）的内部设计、安装、编程、调试及现场投运指导。

1. 整套方案采用西门子PLC工控方案
主控系统：西门子S7系列PLC（60点主机+扩展模块）
人机界面：西门子10寸彩色触摸屏
通讯架构：Profinet/以太网高速通讯
编程标准：符合西门子TIA Portal国际规范

二、 核心技术方案与实施内容
1. 控制系统硬件架构：
.主控制器：采用西门子PLC主机（60点，36输入/24输出）1台，并扩展2台西门子16输入/16输出模块，

构成强大的信号采集与逻辑控制核心，满足多设备、多回路控制需求。

.人机交互界面： 配置西门子10英寸彩色触摸屏（HMI）1台，作为现场主要监控与操作终端，提供直观

的工艺流程显示、参数设置、手动干预及报警查看功。

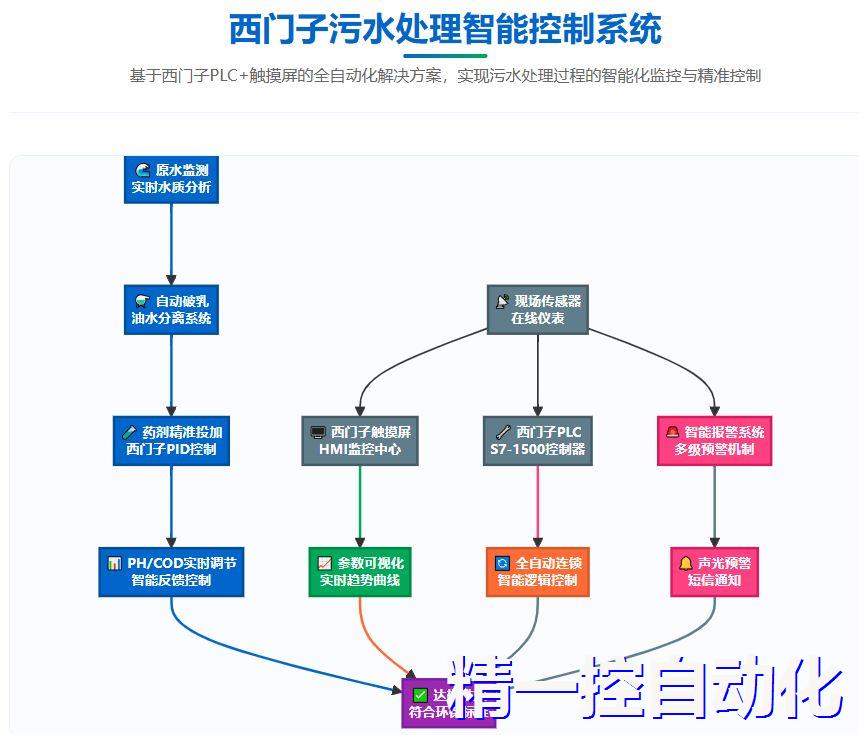

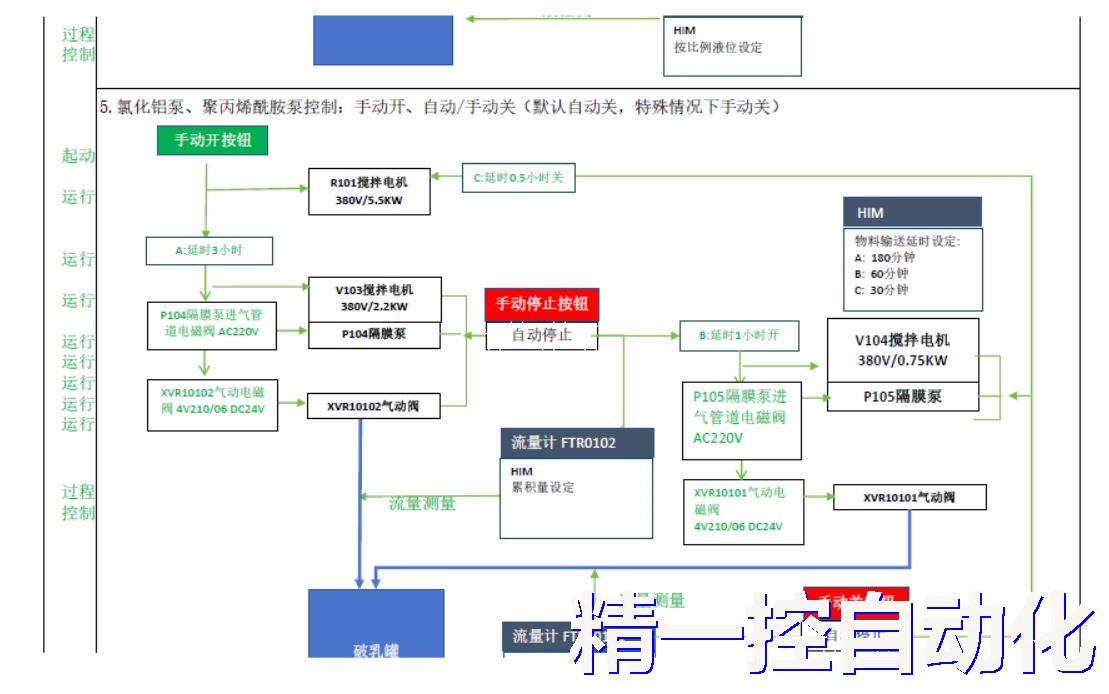

西门子污水处理工艺流程图

.电气配置： 系统集成于一台户外不锈钢双门配电柜（厚2mm）内。柜内配置包括总断路器、电机专用

断路器、交流接触器、热过载继电器、24V开关电源、中间继电器、按钮指示灯、三色报警灯及急停按

钮等，确保系统供电安全、控制可靠、保护完善。

.信号传输： 现场仪表（液位计、流量计、pH计、COD检测仪）采用RS-485通讯方式与PLC交换数据，

减少布线复杂度，提高数据集成度。

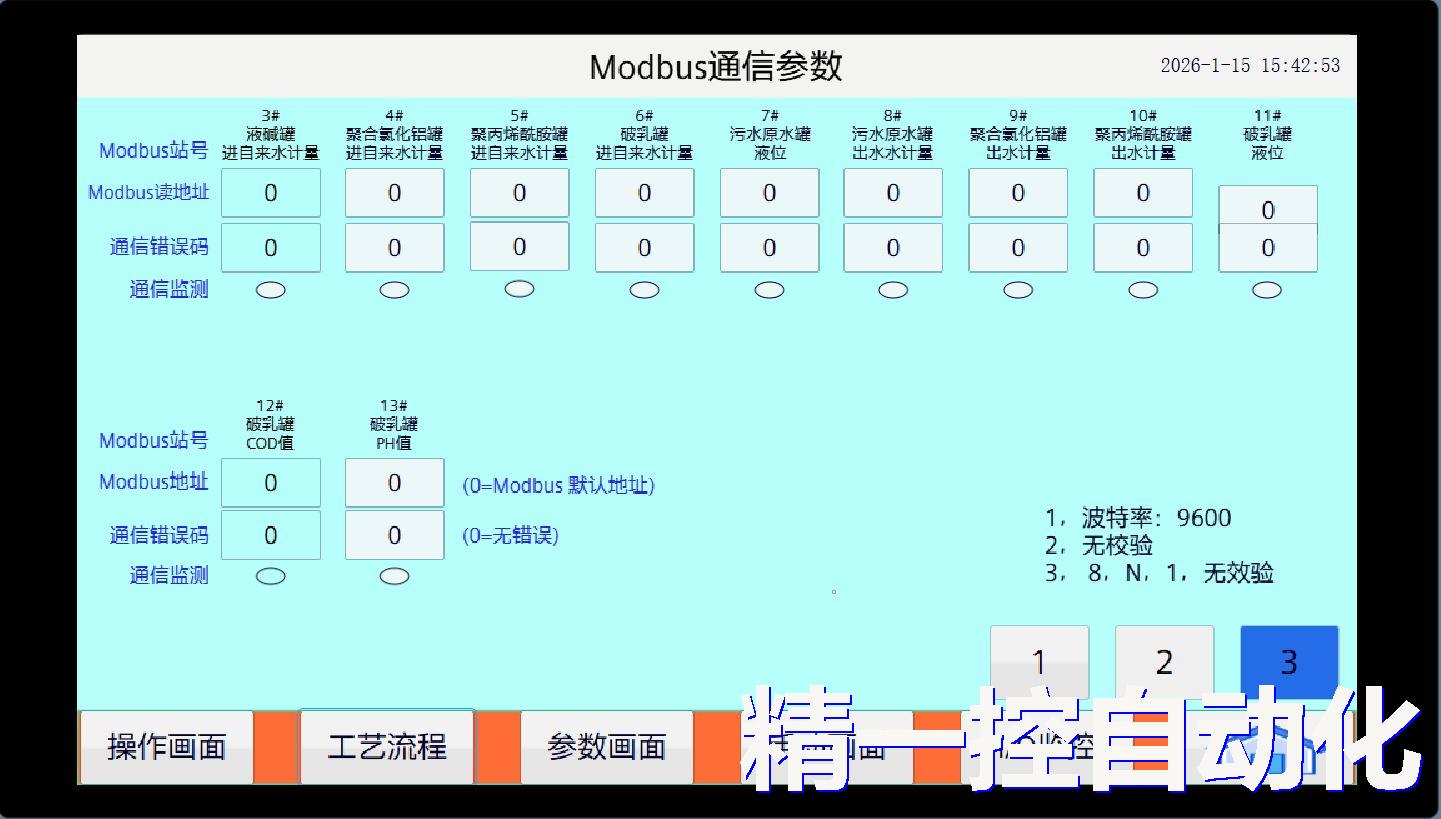

1. 污水处理参数设定Modbus RTU 通信仪表参数设定

2. 软件与功能实现：
PLC编程： 根据《污水站破乳设备电控流程图》的技术要求，完成了结构化、模块化的PLC程序开发，

实现了以下核心自动控制逻辑：
.原水供给自动控制： 根据原水罐（V101）液位（LV10101）自动启停原水隔膜泵（P101）及

进气电磁阀。
.药剂投加自动控制： 实现液碱、聚合氯化铝（PAC）、聚丙烯酰胺（PAM）等药剂的自动/手动配制

与投加连锁控制。

.关键设备联动： 设计各搅拌电机、输送泵之间以及与相关阀门、液位的安全连锁逻辑。
.报警与保护： 集成声光报警装置，对设备故障、液位超高/超低、参数异常等状况进行即时警示与记录。

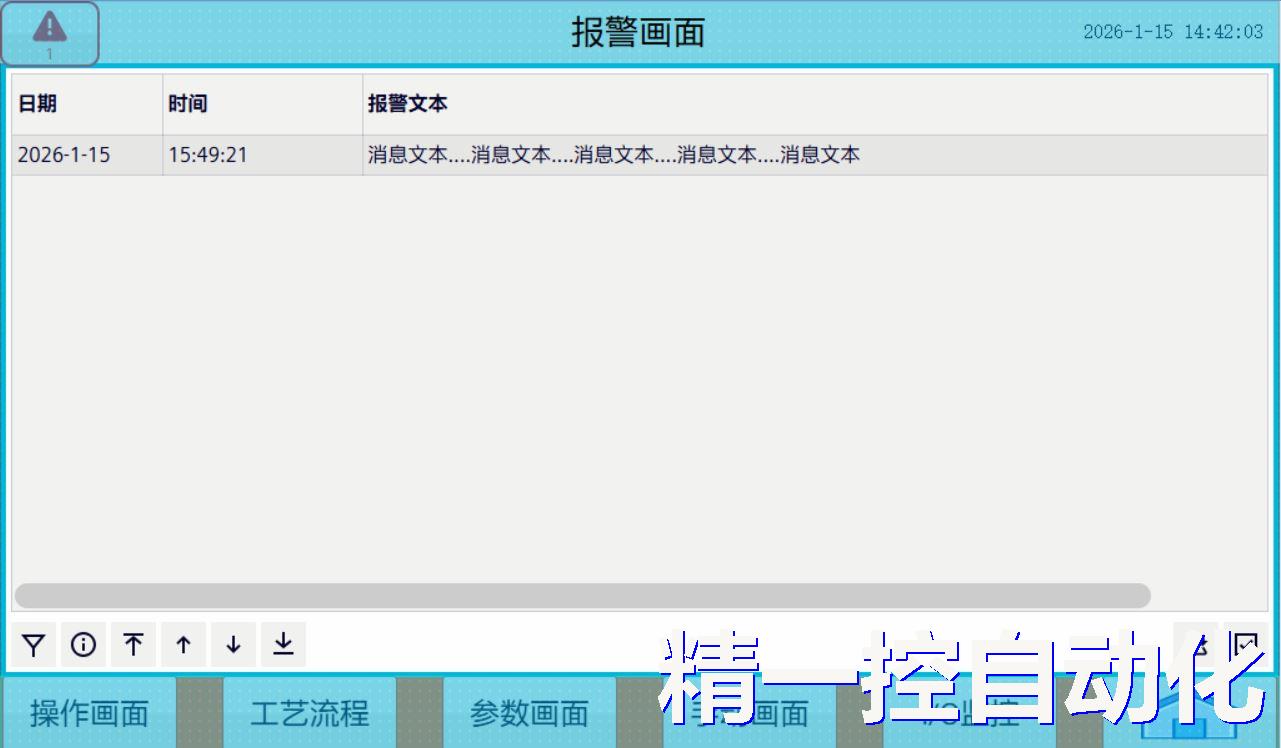

西门子触摸屏污水处理报警画面

.触摸屏组态： 开发了友好、全面的HMI监控画面，主要界面包括：

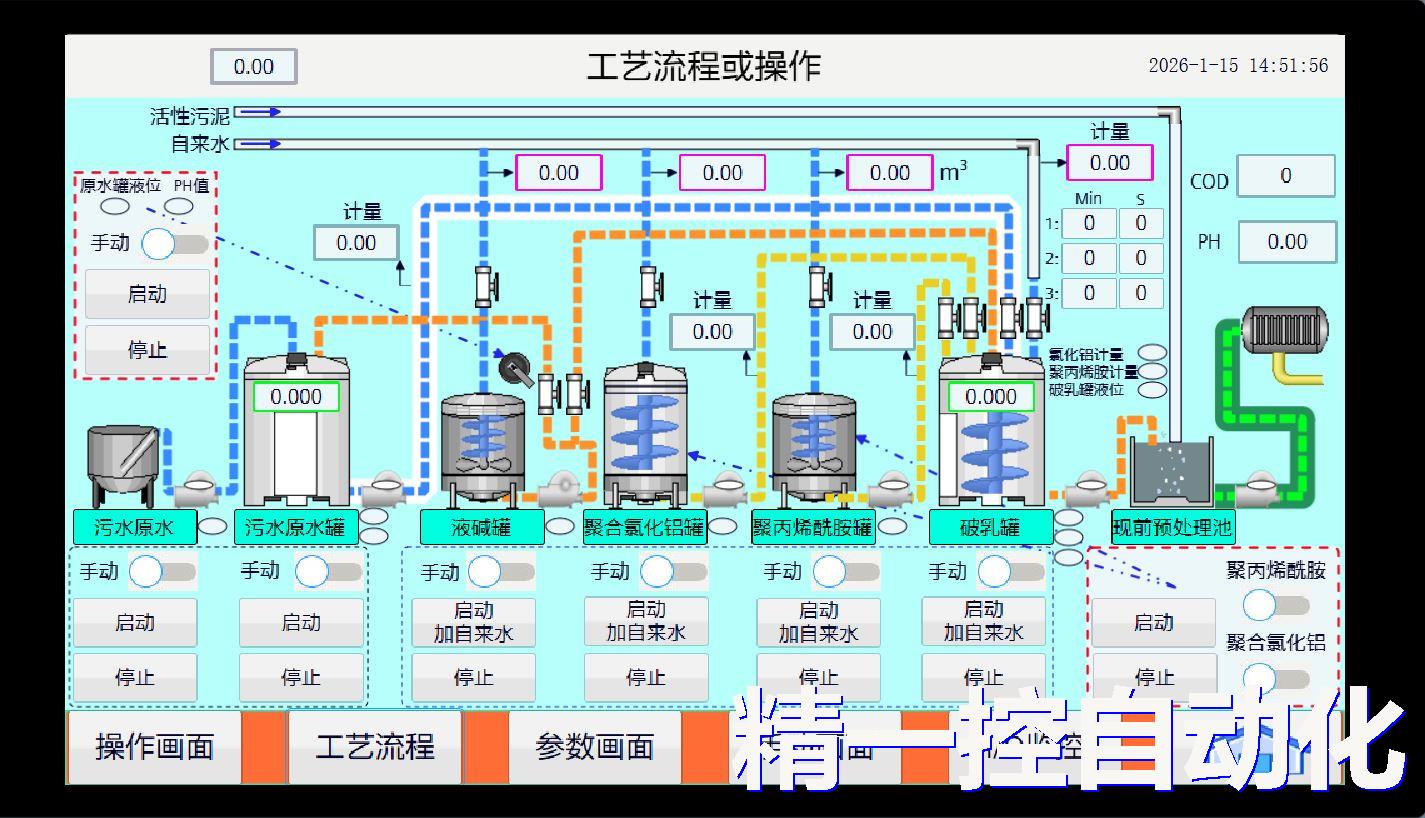

.工艺流程总览界面： 动态显示整个破乳流程的设备状态、运行参数、液位高度等。
.设备手动控制界面： 提供每台泵、阀、搅拌机的独立启停与状态指示。
.参数设置与监控界面： 可设定并实时显示各液位设定值、pH值、流量等工艺参数。

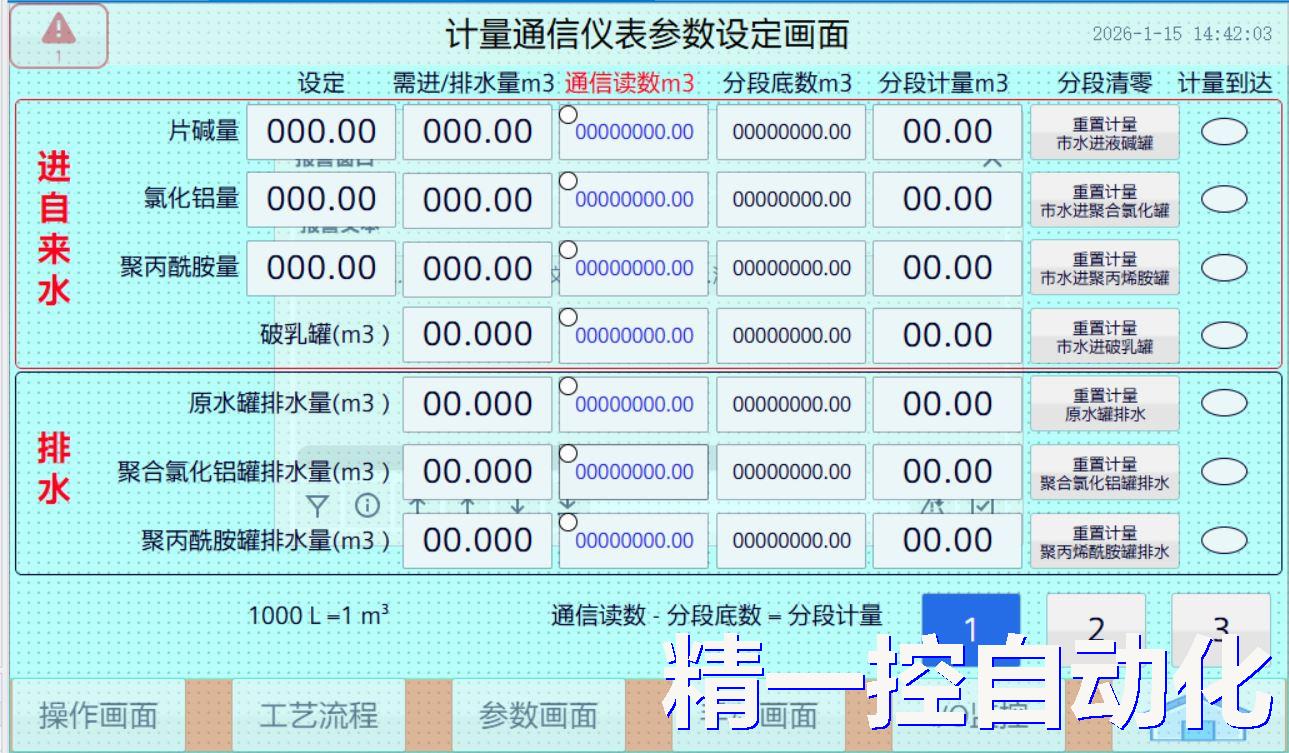

污水处理参数精准设定

.实时报警与历史记录界面： 滚动显示当前报警信息，并可查询历史报警日志。
.趋势曲线界面： 记录并展示关键参数（如液位、流量）的变化趋势。
3. 项目实施重点：
严格遵循合同“特别约定”，工作边界清晰，专注于控制柜内部工程及软件编程，与外部线路有效对接。
严格把控元器件品牌与质量，符合合同及技术规范要求。
遵循甲方现场安全管理规定，安全文明施工，实现工完场清。
三、 项目成果与效益
1，成功投运： 系统已按合同工期完成安装、编程与现场调试，并一次性通过甲方验收，正式投入生产运行。
2，自动化水平显著提升： 实现了破乳工序从“多人手动操作”到“一键式自动运行”的转变，大幅降低了操作人

员的劳动强度和误操作风险。
3，过程控制精准化： 通过PLC的精确逻辑控制与实时数据监测，确保了药剂投加比例、反应时间等工艺参数

的稳定性和可重复性，有助于提升破乳效果和出水水质。
4，运维管理便捷化： 触摸屏集中监控使得设备状态一目了然，故障报警即时推送，历史数据有据可查，极大

方便了日常巡检与故障排查。
5，客户评价： 系统运行稳定可靠，界面操作简便直观，完全达到了甲方对自动化改造的预期目标，为甲方污

水站的稳定达标排放提供了有力保障。
四、 项目附件清单
1.《工程承包合同》及附件（《质量保修协议》、《工程施工安全协议书》、《供应商廉洁承诺书》） - 明确

了项目范围、责任、标准与条款。
2.《污水站破乳设备电控流程图.pdf》 - 项目实施的原始核心电气控制逻辑与工艺要求依据。
3.电气原理图、接线图 - 控制柜内部设计的详细图纸。
4.PLC程序源文件备份 - 系统控制逻辑的软件备份。
5.触摸屏组态文件备份 - 人机界面工程的软件备份。
6.操作维护手册 - 提供给甲方的系统使用与日常维护指南。

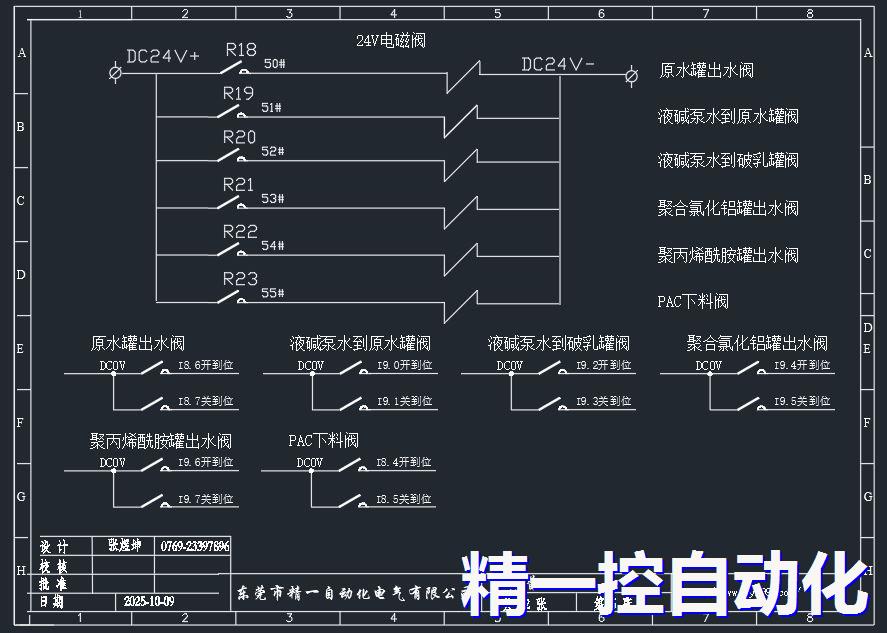

污水处理从PLC到接触器，继电器等完整接线CAD图纸，方便后面维护

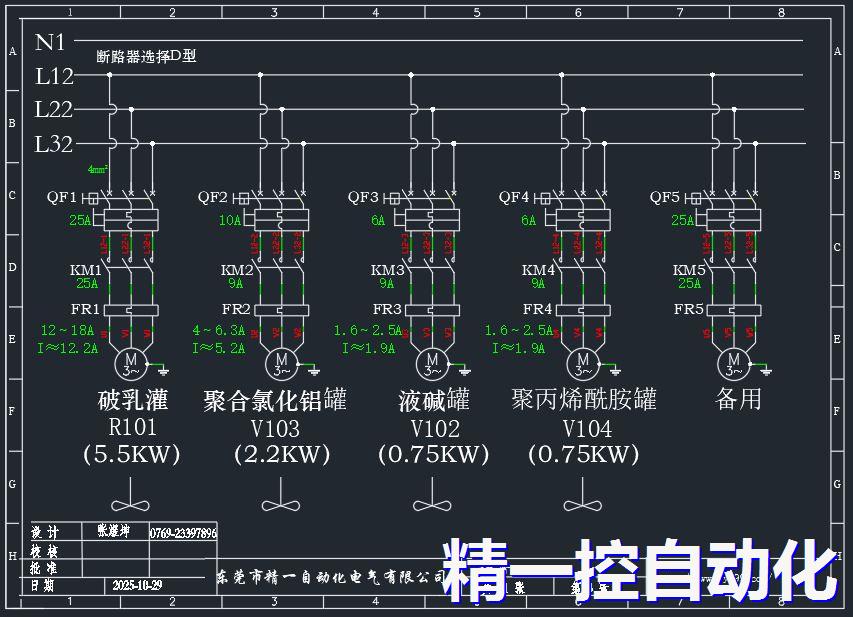

污水处理主控制电路图，标注详细的电器参数，方便后续备件替换

污水处理中间继电器图纸

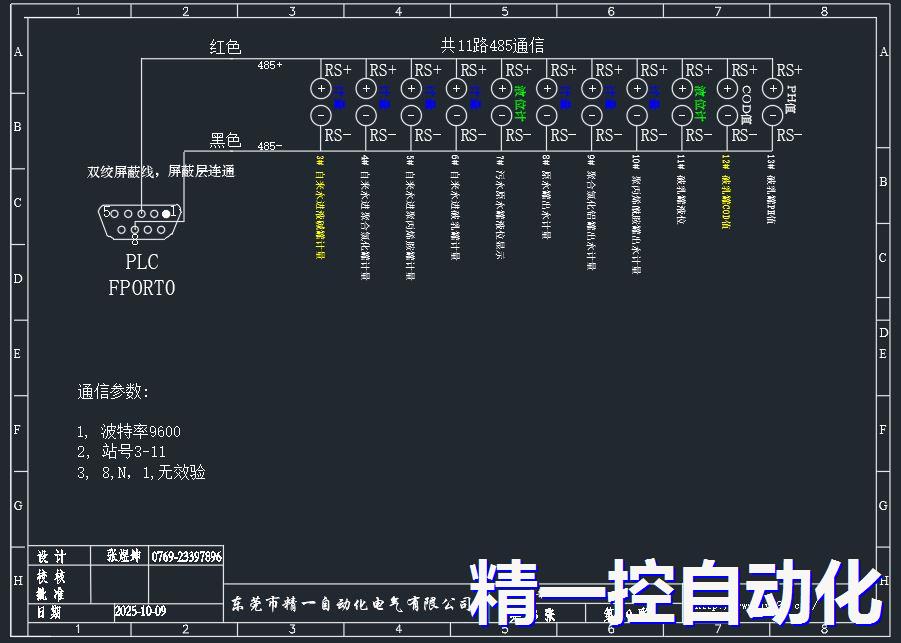

污水处理各通信仪表图纸：通信站号，波特率等通信参数如：PH计RS4845通信协议，超声波3H系列

RS4845通信协议，电磁流量计通讯协议等各通信仪表详细参数备份

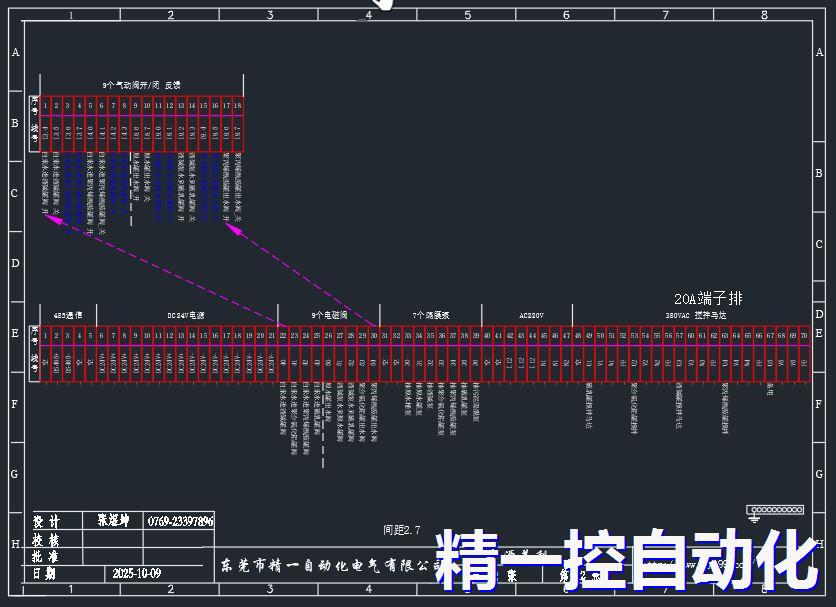

控制电箱内每一个接线端子，详细的线码编号，功能作用，详细的CAD图纸标注，极大的方便后续维护。

7.主要元器件清单及合格证明 - 材料质量证明文件。

8.竣工验收报告 - 项目完工验收的确认文件。
五、 后期服务承诺
根据合同约定，本项目提供自竣工验收合格之日起 1年 的免费质量保修期。保修期内，对于因我方

提供的设备、材料及编程质量原因造成的任何缺陷，我方承诺提供及时的免费修复服务。同时，将

提供必要的技术咨询服务，确保甲方操作人员能熟练使用本系统。
